Perforaciones y Pozos (foracam camera de forage)

FORACAM - Inspección pozos profundos

Diámetro de utilización : Ø80 y Ø1200 mm

La Foracam® V3 es una cámara de inspección vertical diseñada específicamente para la perforación de pozos. Tiene la capacidad de examinar pozos con diámetros que van desde Ø80 mm hasta Ø1200 mm y profundidades de hasta 500 metros. El cabezal de la cámara tiene un diámetro de Ø45 mm e incluye una guía para la distribución automática y uniforme del cable en el cabrestante.

More details

16 470,00 €
21% IVA NO INCLUIDO

Crédit Agricole - 3D Secure

Inspección de pozos:

Las perforaciones desempeñan un papel fundamental en el suministro de agua, ya sea para consumo humano, fines industriales, riego o aprovechamiento de energía geotérmica. No obstante, dado que su estado puede deteriorarse sin un mantenimiento adecuado, es de suma importancia evaluar su condición a través de un diagnóstico realizado con una cámara de inspección de pozos.

Adicionalmente, a raíz de la modificación del artículo 11 del decreto del 11 de septiembre de 2003, el diagnóstico de perforaciones de pozos se ha convertido en un requisito de seguridad. Este proceso de diagnóstico se lleva a cabo en varias etapas:

  1. Retiro de los equipos operativos para facilitar el acceso de la cámara de inspección.
  2. Inspección visual del pozo mediante una cámara para identificar el problema y proponer una solución adecuada.
  3. Una vez completada la inspección por video y confirmado el diagnóstico, se procede a la reinstalación de los equipos operativos.

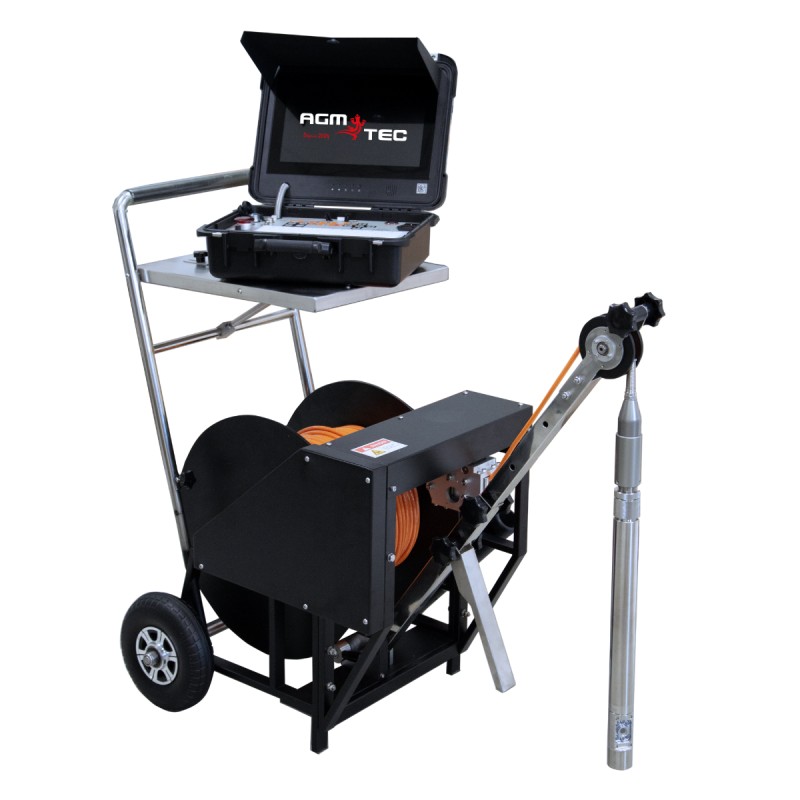

Las características de la cámara de perforación Foracam® V3

La cámara de perforación Foracam® V3 está equipada con un carrete eléctrico que incorpora un cable de vídeo flexible en diferentes longitudes, que varían desde 200 hasta 500 metros, junto con un odómetro para medir la distancia recorrida.

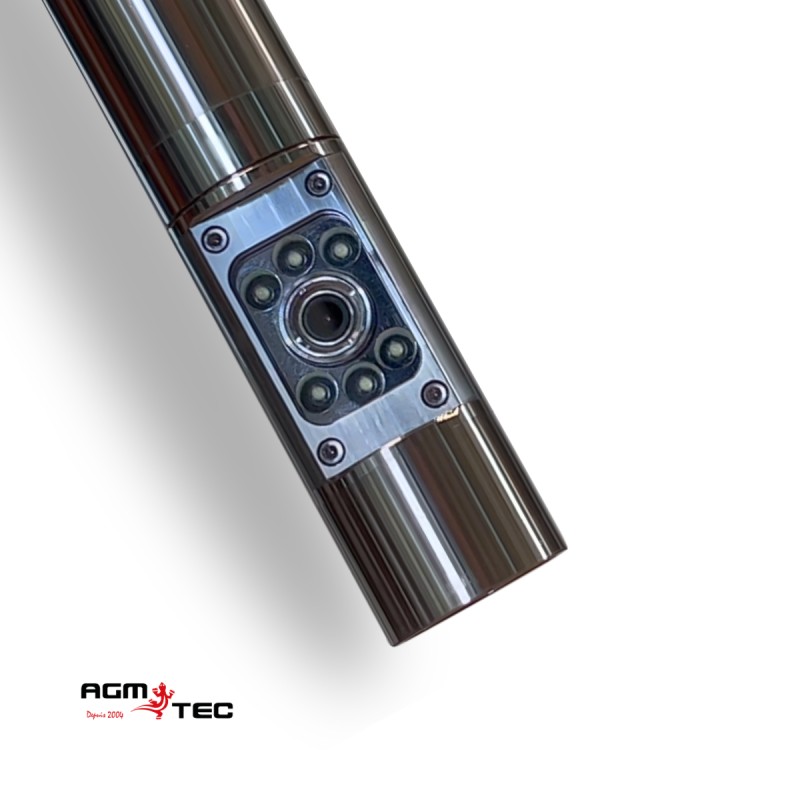

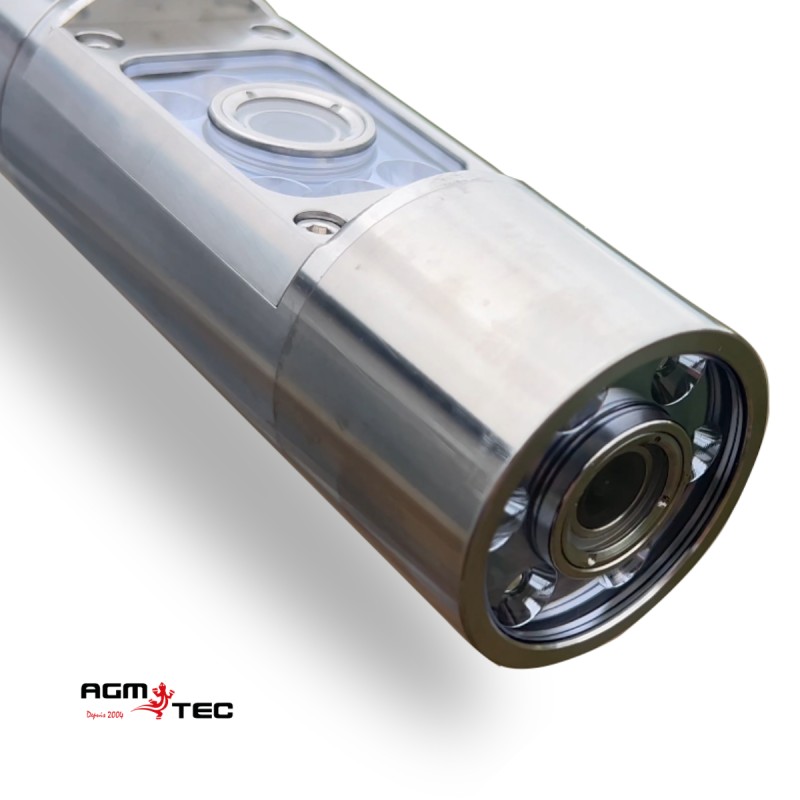

La principal ventaja del cabezal de la cámara radica en su capacidad de orientación dual, tanto axial como radial. La orientación radial ofrece una vista panorámica precisa de 360 grados gracias a la iluminación LED ajustable según el entorno.

Adicionalmente, la Foracam® V3 destaca al ser la única cámara de pozo que proporciona azimut, suministrando información sobre la orientación de la cámara (por ejemplo, noreste, noroeste, sureste, suroeste, etc.).

La cámara puede resistir presiones de hasta 50 bares y temperaturas que oscilan entre -28° y +50°.

Es posible guardar la inspección en la memoria USB suministrada y ofrecer comentarios en tiempo real.

¿Qué incluye la nueva versión de Foracam®?

Compacidad

Nuestro nuevo modelo Foracam® es más ligero y compacto.

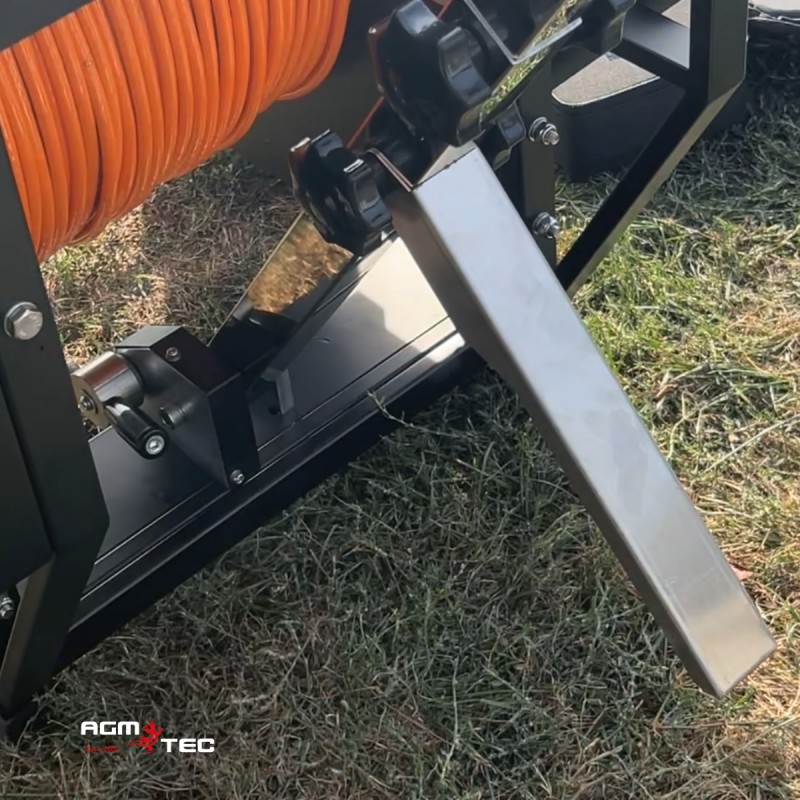

Pie de apoyo

La Foracam V3 tiene la opción de colocarse en posición alta o baja. Durante su uso, es necesario que la Foracam V3 se encuentre en la posición baja. El pie de apoyo cumple la función de sostener y reforzar esta posición.

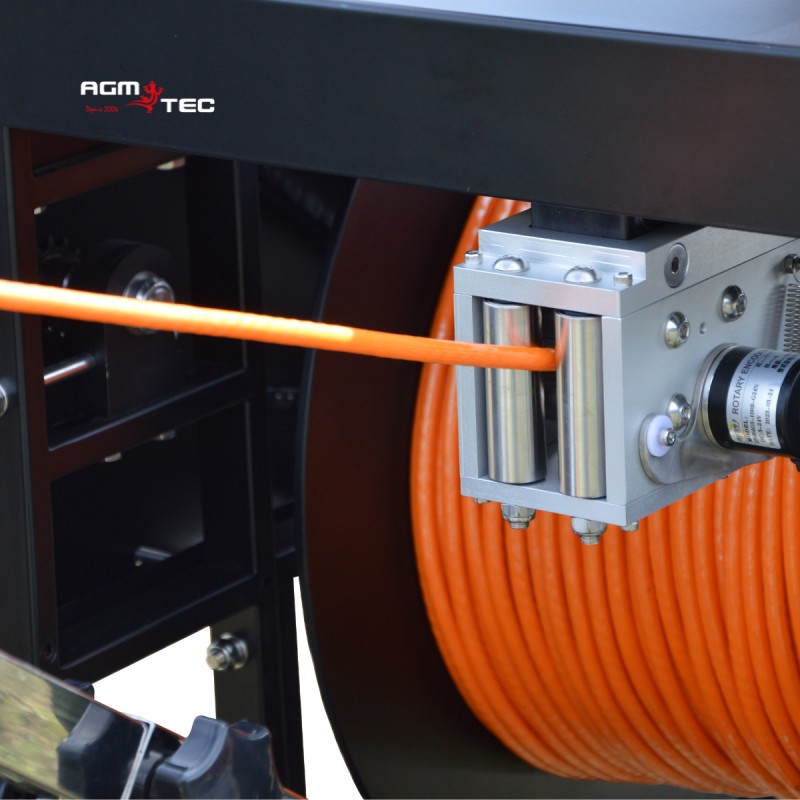

Guía de gestión de cables

La cámara de perforación Foracam® presenta un accesorio fundamental en sus nuevas versiones: la guía de cables. Esta innovación esencial facilita la distribución automática y uniforme del cable en el cabrestante, resultando en un significativo ahorro de tiempo, especialmente al manejar longitudes de cable de hasta 500 metros.

Motor más potente

El nuevo modelo de cámara de inspección de perforación Foracam® está equipado con un nuevo motor que gira hasta 1800 rpm.

Foracam® V3 - Listado del pack básico

  • Cámara CMOS de 1 color de acero inoxidable con doble visión Radial 360° - 10 LEDs / Axial - 12 LEDs, óptica de cristal de zafiro
  • 1 cable de vídeo flexible de 200 metros en carrete eléctrico - 220V
  • 1 guía de gestión de cables

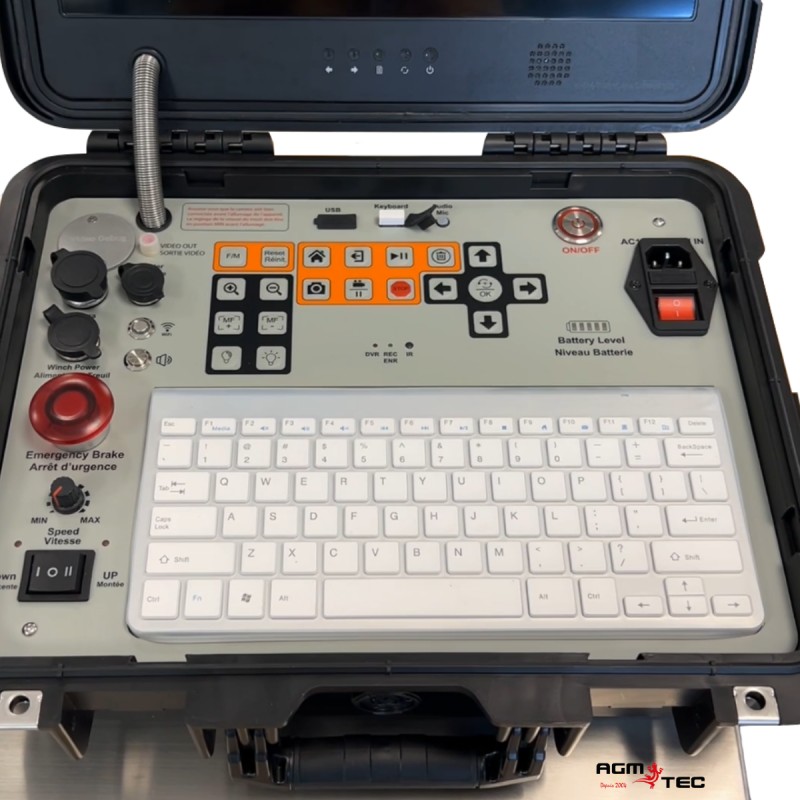

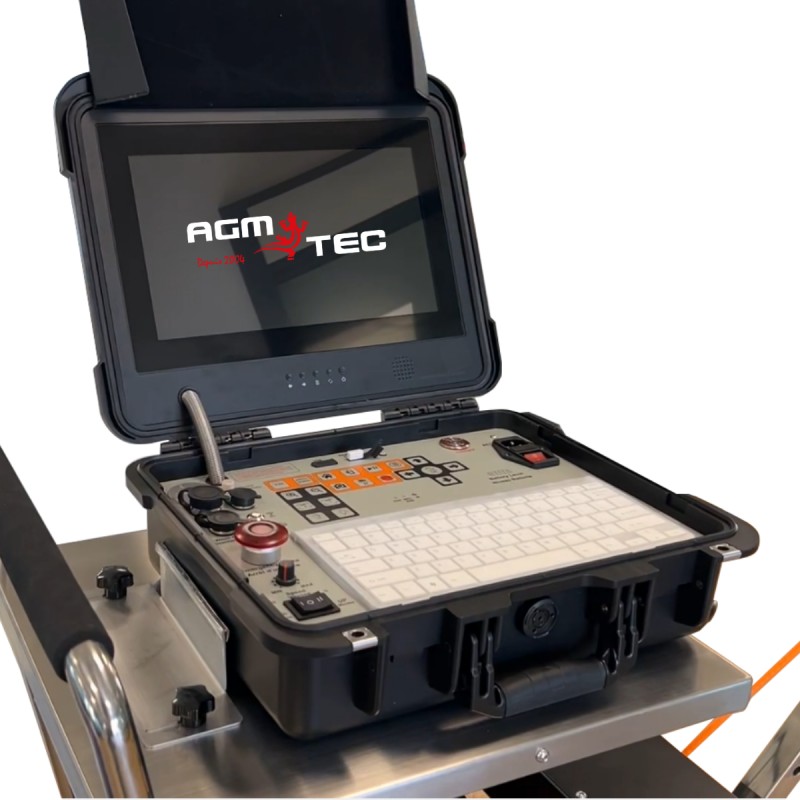

1 maletín de ABS antichoque que contiene:

  • 1 pantalla LCD TFT de 10''
  • 1 grabador digital integrado (vídeos/audio)
  • 1 batería de iones de litio incorporada de 8800 mAh
  • 1 teclado para incrementar texto en video

1 bolsa blanda que contiene:

  • 3 cables de conexión
  • 1 centralizador
  • 1 adaptador de red / cargador de batería
  • 1 mando a distancia para la grabadora
  • 1 memoria USB de 128 GB
  • 1 manual de usuario (francés/inglés)
- Iluminación Axial 12 LED / Radial 10 LED
- Longitud 520 mm
- Diámetro Ø45 mm
- Resistencia 50 bares (columna de agua de 490 m)
- Resolución del sensor 720 x 576 px
- Ángulo de visión 90°
- Codos de 90 ° no
- Diámetro de uso Ø80 a Ø1200 mm
- Sensor CMOS color
- Transmisor de localización (sonda) no
- Odómetro si
- Monitor 13" (33.8 cm)
- Comentarios sobre vídeo audio / escrito
- Almacenamiento USBde 128 Go
- Temperatura de funcionamiento -28° a +50°C
GARANTÍA guía de cable automática / brújula / termómetro / wifi
